Roofline 模型：从实测数据出发

1. 时间的两个下界

Roofline 模型回答两个问题：一段 GPU 程序在一张卡上最快能跑多快；限制它的是搬数据还是做运算。

GPU 程序由一个个 kernel 组成。kernel 是在 GPU 上并行执行的一个函数，由 CPU 发出，每发出一次叫一次启动（launch）。kernel 运行时，硬件做两件事：在显存和芯片之间搬数据，用运算单元做算术。描述这两件事只需要四个量：

表 1：Roofline 模型的四个量。一次浮点加或乘计 1 FLOP。

做完 \(W\) 次运算至少要 \(W/F\) 秒，搬完 \(Q\) 字节至少要 \(Q/B\) 秒。kernel 要等两件事都做完才结束，所以它的运行时间

运算和搬运由不同的部件完成，可以同时进行，所以实际时间可以接近两者中较大的那个。

两项谁大，等价于两个比值谁大：

\(W/Q\) 只和 kernel 有关，\(F/B\) 只和硬件有关，下面两节分别讲。整个模型就是比较这两个比值。

2. Arithmetic intensity

Arithmetic intensity（算术强度）\(I = W/Q\) 是 kernel 每搬 1 字节做的运算次数，单位 FLOP/byte。它只由运算的形状和精度决定，可以由公式直接算出。

矩阵乘。 矩阵乘（英文常写作 GEMM）\(X_{M\times K} \cdot A_{K\times N} = Y_{M\times N}\)：\(Y\) 有 \(MN\) 个元素，每个做 \(K\) 次乘和 \(K\) 次加，所以 \(W = 2MNK\)。\(Q\) 按每个矩阵各读或写一次计算，共 \(MK + KN + MN\) 个元素。

一个元素占的字节数记为 sizeof：FP64（double）是 8，FP32（float）是 4，FP16 和 BF16 是两种半精度格式，都是 2。于是

四种常见运算。 逐元素运算 \(y = x \cdot a + b\)（\(x\)、\(y\) 是数组，\(a\)、\(b\) 是常数）对每个元素读 1 次、写 1 次，做 1 次 FMA（fused multiply-add，一条指令完成一次乘和一次加，计 2 FLOP），所以 \(I = 1/\text{sizeof}\)。另外三种是不同形状的矩阵乘，由上式化简；瘦矩阵指 \(M\) 远小于 \(N\) 和 \(K\)，这时分母约等于 \(\text{sizeof} \cdot KN\)。

表 2：四种运算的 arithmetic intensity，单位 FLOP/byte。

从表 2 可以看到两点：

• 精度改变 \(I\)。 sizeof 在分母里，同一个矩阵乘从 FP32 换成 FP16，\(Q\) 减半，\(I\) 翻倍。
• 形状决定 \(I\) 的量级。 逐元素运算小于 1，方阵与 \(n\) 成正比，瘦矩阵与 \(M\) 成正比。

LLM 的线性层是瘦矩阵。 大语言模型（LLM）把文本切成 token（一个词或词的一部分）来处理，运算量最大的部分是线性层 \(Y = XA\)：\(M\) 个 token 各是长度为 \(K\) 的向量，排成输入 \(X\)；\(A\) 是 \(K \times N\) 的权重，即训练得到的模型参数。token 不多时 \(M\) 远小于 \(K\) 和 \(N\)，所以FP16/BF16 线性层的 arithmetic intensity 约等于一次送进去的 token 数。\(M\) 增大到和 \(K\)、\(N\) 同一量级后，\(I\) 增长变慢。

3. Roofline 与 ridge point

Throughput（吞吐）\(P = W/T\) 是 kernel 每秒完成的运算数（FLOP/s）。代入 \(T\) 的下界：

对一张卡来说，\(F\) 和 \(B\) 是常数，上界只随 \(I\) 变化。把它画成 \(I\) 的函数，是一条先斜后平的线，形状像屋顶（roof），所以叫 roofline：

• 斜段：\(I\) 小时上界是 \(B \cdot I\)，时间由带宽决定，称为 memory-bound；
• 平段：\(I\) 大时上界是 \(F\)，时间由算力决定，称为 compute-bound；
• ridge point：两段在 \(I^* = F/B\) 相交。\(I^*\) 就是第 1 节里硬件一侧的比值，kernel 的 \(I\) 小于 \(I^*\) 是 memory-bound，大于 \(I^*\) 是 compute-bound。

\(I\) 从零点几到上千，跨好几个数量级，所以 roofline 通常画在双对数坐标里。取对数后斜段是 \(\log P = \log I + \log B\)，斜率恒为 1，带宽只改变截距，所以各卡的斜段互相平行。

八张卡的 roofline

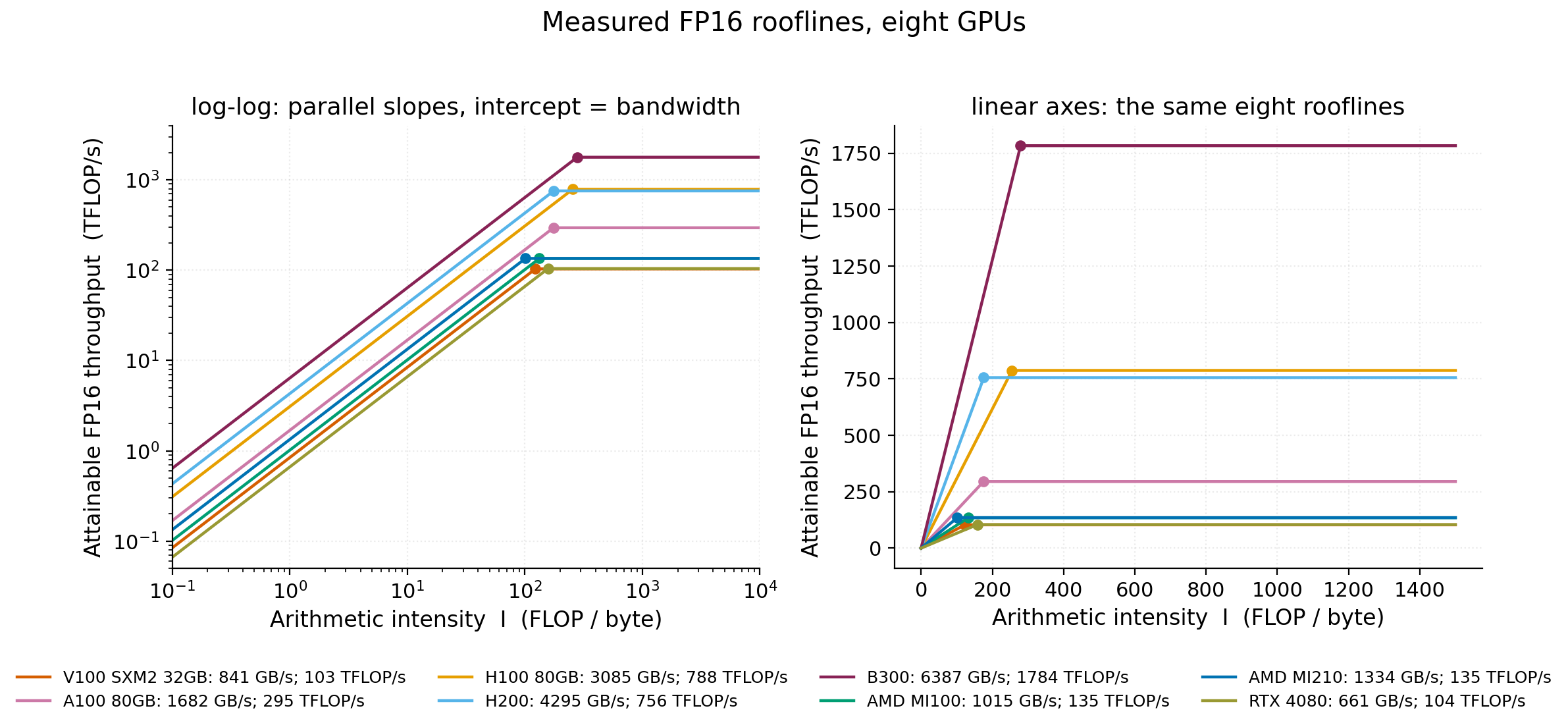

图 1 和表 3 是八张卡实测的 FP16 roofline。前五张是 NVIDIA 的数据中心卡，按发布时间从 2017 年的 V100 排到 2025 年的 B300；MI100 和 MI210 是 AMD 的数据中心卡，分别在 2020 年和 2022 年发布；RTX 4080 是面向游戏的消费级显卡。

表 3：八张卡的实测带宽、FP16 算力和 ridge point。\(F\) 的单位是 TFLOP/s、\(B\) 是 GB/s，所以 \(I^* = 1000 \times F / B\)（用未取整的值计算）。

• 算力涨得比带宽快。 从 V100 到 B300，\(F\) 涨了 17 倍，\(B\) 涨了 7.6 倍，\(I^*\) 向右移。同一个 kernel 在新卡上更容易是 memory-bound。
• H200 和 H100 的 roofline 相交。 H200 的带宽比 H100 大 39%，算力略低（756 对 788 TFLOP/s），两条 roofline 在 \(I = 245\) FLOP/byte 处相交：\(I\) 小于 245 时 H200 的 roofline 更高，更大时 H100 略高。一个 kernel 在哪张卡上的上界更高，取决于它的 \(I\) 落在交点哪一边。
• \(F\) 相同时，\(B\) 越大，\(I^*\) 越小。 AMD 的 MI100 和 MI210 的 FP16 算力都是 135 TFLOP/s，MI210 的带宽高 31%（1334 对 1015 GB/s），\(I^*\) 从 133 降到 101 FLOP/byte。
• RTX 4080 更偏 memory-bound。 它的 \(F\) 和 V100 几乎相同，\(B\) 是 V100 的 79%，所以 \(I^*\) 更大（158 对 123 FLOP/byte）。

同一张卡上的多个 roofline

同一张卡上，每种精度、每种运算单元各有自己的 \(F\)，也就各有自己的 roofline。

Tensor Core 是专门做小块矩阵乘的单元，算力远高于执行 FMA 指令的 CUDA Core（普通运算单元）。矩阵乘可以用 Tensor Core；逐元素运算、归一化（LayerNorm）、softmax 这些 LLM 里常见的非矩阵乘运算只能用 CUDA Core。

TF32 是 Tensor Core 用较短的尾数执行 FP32 矩阵乘的模式，精度略低，通常默认关闭，所以默认的 FP32 矩阵乘对应表 4 中“关闭 TF32”那一行。

表 4：H100 上六条运算路径的实测算力与 ridge point。两行 FMA 的测法见第 4 节。

• 按 kernel 实际用的路径判断。 分析一个 kernel，要用它实际使用的那条运算路径的 roofline。一个 \(I = 50\) FLOP/byte 的 kernel，用 FP16 Tensor Core（\(I^* = 255\)）是 memory-bound，用 FP32 CUDA Core（\(I^* = 19.9\)）就是 compute-bound。FP32 的 LayerNorm、softmax 走 CUDA Core，对应的 \(I^*\) 是 19.9。
• FP64 矩阵乘比 FP32 矩阵乘快。 H100 的 FP64 矩阵乘能用 Tensor Core（64.2 TFLOP/s），关闭 TF32 的 FP32 矩阵乘只能用 CUDA Core（51.9）。后者又比 FP32 FMA（61.5）低，因为矩阵乘的 kernel 除了乘加，还要执行读写数据和同步的指令。能接受精度略低时，打开 TF32 让 FP32 矩阵乘也走 Tensor Core，算力从 51.9 升到 418 TFLOP/s。
• B300 上各路径相差最大。 它的 FP16 Tensor Core 是 1784 TFLOP/s，FP64 矩阵乘是 1.05 TFLOP/s。B300 面向低精度的 AI 计算，只配了很少的 FP64 单元，FP64 的 \(I^*\) 是 0.16 FLOP/byte，几乎所有 FP64 kernel 在它上面都是 compute-bound。

4. 带宽与算力峰值的测量

本文的 roofline 用的 \(F\) 和 \(B\) 都是在每张卡上测出来的，下面分别讲带宽和算力怎么测。

带宽

用只搬数据、几乎不做运算的 kernel 来测，例如读一个 512 MiB 的数组求和。

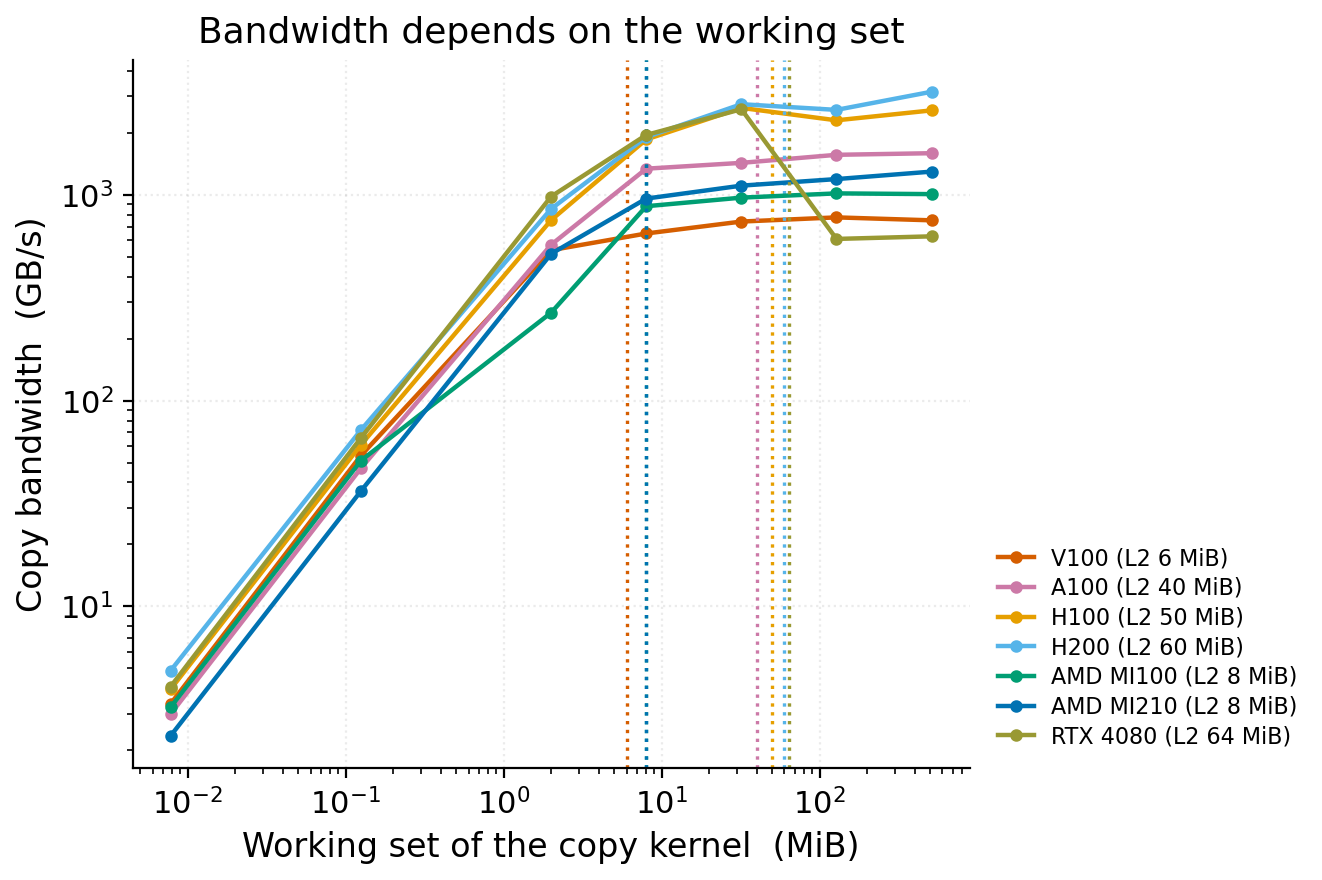

GPU 在显存之外还有一块片上缓存 L2，容量小但带宽高（A100 40 MiB、H100 50 MiB、RTX 4080 64 MiB）。测量时 kernel 要连续执行很多次；kernel 读写的数据总量（working set）装得进 L2 时，后几次要用的数据还留在 L2 里，测到的是 L2 的带宽。所以测显存带宽时，working set 要比 L2 大得多。图 2 是拷贝 kernel 测到的带宽随 working set 的变化。

• 越过 L2 后测到的是显存带宽。 RTX 4080 在 32 MiB 时测到的 2600 GB/s 是 L2 的带宽，128 MiB 时的 610 GB/s 是显存的带宽。其余几张卡越过 L2 后带宽变化不大：A100、H100、H200 的显存带宽和 L2 差得不多；V100、MI100、MI210 的 L2 是 6 到 8 MiB，这么小的 working set 下时间主要是 launch overhead。
• working set 很小时，时间是 launch overhead。 几 KiB 到几 MiB 时，带宽随 working set 成比例上升。kernel 每次启动都有几微秒的固定开销（launch overhead），这一段的时间几乎全是它：数据量翻倍而时间不变，算出的带宽就翻倍。

不同写法的 kernel 测到的带宽不一样：H100 上读 512 MiB 求和的只读 kernel 是 3085 GB/s，拷贝 kernel 是 2568 GB/s。roofline 的 \(B\) 取所有只搬数据的 kernel 里最高的值。

算力

用 cuBLAS（NVIDIA 的矩阵乘库）跑两组矩阵乘：

• 方阵，\(n\) 从 256 到 8192；
• 瘦矩阵，固定 \(N = K = 8192\)，\(M\) 从 1 翻倍取到 2048，再以 \(M = 8192\) 作为终点，下文称为 M sweep。

\(F\) 取所有形状中最高的 throughput，H100 FP16 是 788 TFLOP/s。

直接测出 roofline 的形状

上面的 \(B\) 和 \(F\) 来自不同的 kernel。还可以用同一个 kernel 扫过整个横轴，检验 throughput 是否真的沿着 \(\min(B \cdot I,\ F)\) 变化。

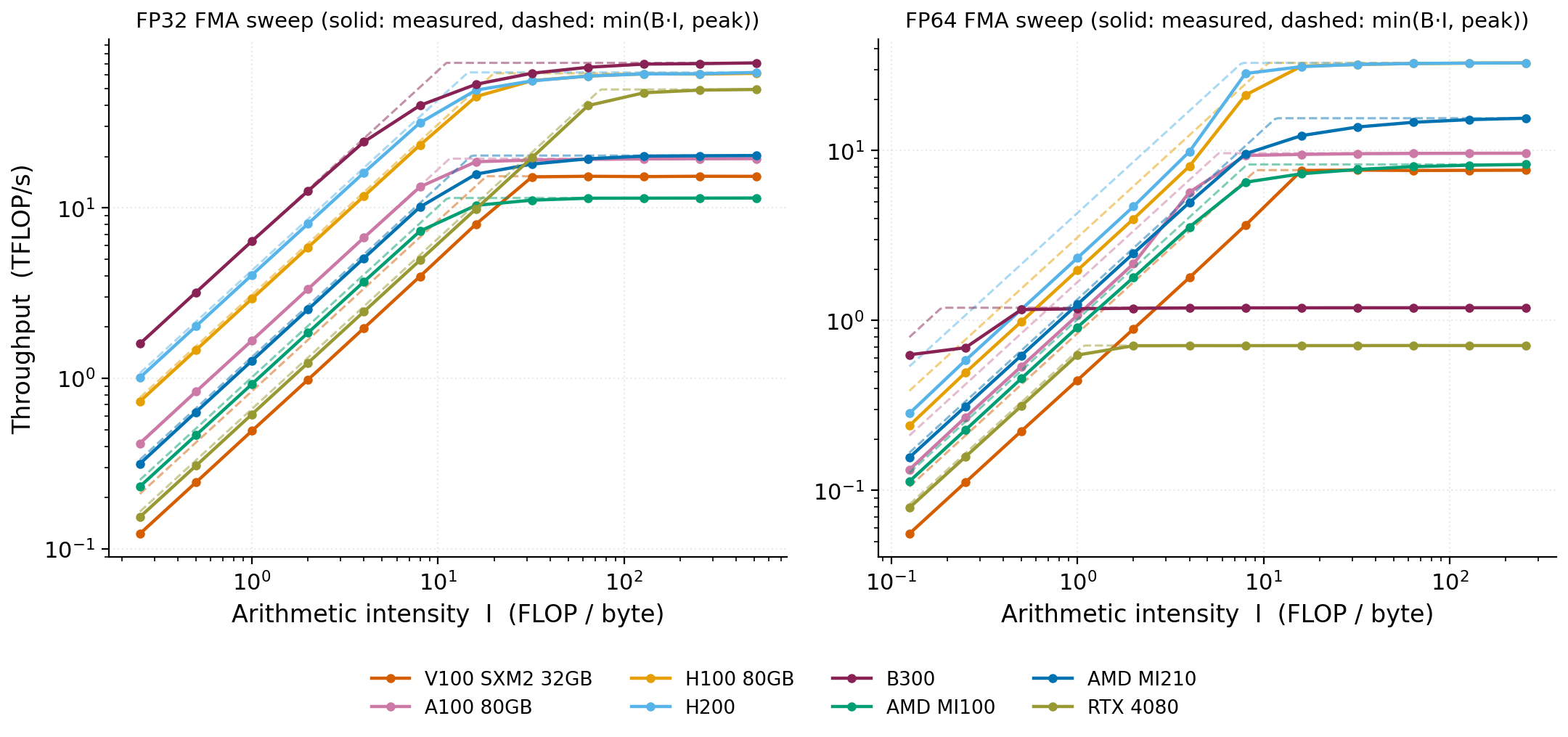

做法是把第 2 节的逐元素运算改成：每个元素读进来以后，在寄存器里连续做 \(R\) 次 FMA 再写回，下文称为 FMA sweep。每个元素做 \(2R\) FLOP，读写仍各 1 次，所以

\(R\) 从 1 取到 2048，数组读写共 512 MiB，远大于 L2。

• 斜段：时间约等于搬 512 MiB 的时间，\(R\) 翻倍时运算量翻倍、时间不变，throughput 翻倍。
• 平段：运算单元已经满负荷，\(R\) 翻倍时时间也翻倍，throughput 不再变。
• ridge point 附近是圆角：实测比虚线低，因为搬运和运算不能完全同时进行。
• 部分曲线的斜段偏低：V100 的 FP32 和 FP64，以及 A100、H100、H200 的 FP64，这个 kernel 用到 53% 到 66% 的显存带宽，其余大都在 88% 以上。这是 kernel 写法的限制，不影响平段的高度。

FMA sweep 平段的高度就是普通运算单元（NVIDIA 卡上是 CUDA Core）的 \(F\)：

表 5：八张卡普通运算单元的实测算力。

• 消费级显卡少的是 Tensor Core。 RTX 4080 的 FP32 FMA 是 A100 的 2.5 倍，FP16 Tensor Core 是 A100 的 35%。
• FP64 与 FP32 之比各不相同。 V100、A100、H100、H200 的 FP64 约是 FP32 的一半；MI100 和 MI210 是 73% 和 77%；B300 和 RTX 4080 配的 FP64 单元很少，FP64 在 1 TFLOP/s 上下。

5. 实测点与 roofline 的关系

有了 roofline，一个 kernel 就是图上的一个点：横坐标是它的 \(I\)，纵坐标是实测 throughput \(W/T\)。从这个点可以读出两件事：

• 点在哪一段下方，决定该优化什么。 斜段下方时间的下界是 \(Q/B\)，只和搬运的字节数有关；平段下方时间的下界是 \(W/F\)，只和运算量与算力有关。所以在斜段下方要减少搬运的字节、提高 \(I\)，在平段下方要换到更高的平段，例如 Tensor Core 或更低的精度。
• 点离 roofline 多远，说明还有多少空间。 点的纵坐标除以 roofline 在同一横坐标处的高度，就是 kernel 达到了上界的百分之几。达到 roofline 的 kernel 在实现上已经没有优化空间：在斜段上要更快只能提高 \(I\)，在平段上只能换到更高的平段。

矩阵乘的实测点

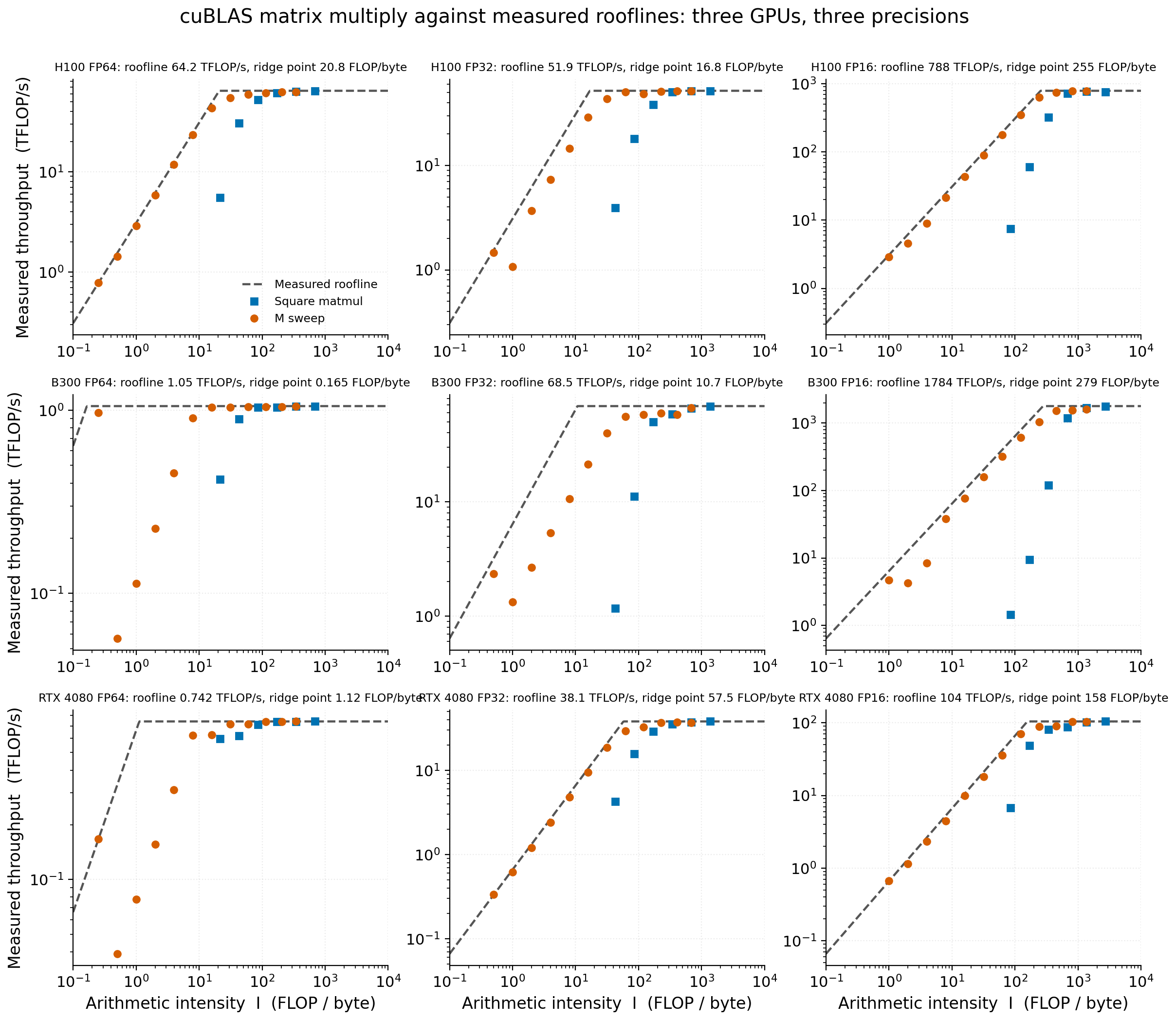

图 4 把 cuBLAS 矩阵乘的实测点放到三张卡、三种精度各自的 roofline 下。

• 每种精度停在自己的平段。 H100 上 FP64 的点停在 64 TFLOP/s，FP32 的点停在 52 TFLOP/s，分别是表 4 里这两条路径的平段。
• B300 FP64 整组都在平段。 它的 ridge point 是 0.16 FLOP/byte，而 \(M = 1\) 时 \(I\) 是 0.25 FLOP/byte。
• 精度越低，点越靠右。 同一行里，同一个 \(M\) 的 \(I = 2M/\text{sizeof}\)，sizeof 越小 \(I\) 越大。

M sweep

M sweep 固定 \(N = K = 8192\)，只改变 \(M\)，相当于一个线性层的权重不变、一次送进去的 token 数从 1 增加到 8192。这样同一种矩阵乘的 \(I\) 从约 1 FLOP/byte 增加到几千，从 roofline 的斜段一直走到平段。

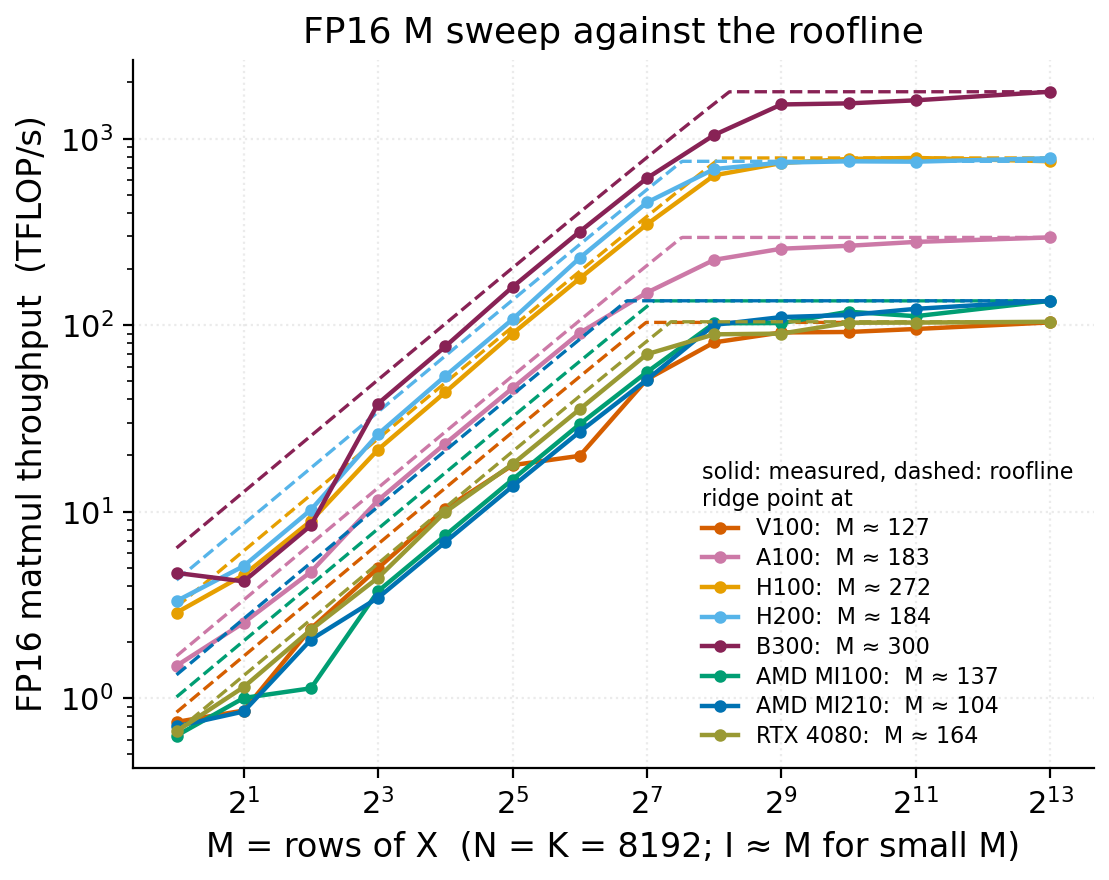

图 5 把八张卡 FP16 的 M sweep 单独画出来，横轴直接用 \(M\)，即矩阵乘 \(X_{M\times K} \cdot A_{K\times N}\) 中 \(X\) 的行数，对应 LLM 线性层一次送进去的 token 数。\(M\) 不大时 FP16 的 \(I \approx M\)，所以横轴读成 \(M\) 和读成 \(I\) 差不多。

每张卡的 ridge point 也换算成了 \(M\)，标在图例里：\(M\) 小于这个值时，点在斜段下方；大于这个值时，点在平段下方。

表 6：图 5 中 H100 的四个点。

• 转平的位置就是 ridge point。 按 \(I\) 算，H100 转平处与 ridge point 255 FLOP/byte 一致（对应 \(M \approx 272\)）。\(M\) 大了以后 \(I\) 小于 \(M\)，因为这时 \(M\) 不再远小于 \(K\) 和 \(N\)。
• 斜段上多算几行不花时间。 throughput 随 \(M\) 成比例增长，因为时间几乎不变：每次都要把 8192×8192 的 \(A\)（FP16 下 128 MiB）完整读一遍。在斜段上，时间由读 \(A\) 的字节数决定，多算几行不另外花时间。
• 达到的带宽说明时间花在哪。 用公式算出的 \(Q\) 除以时间，得到的带宽在斜段上一直接近 \(B\)，说明时间花在搬数据上；\(M = 2048\) 进入平段后，时间由运算决定，达到的带宽降到 577 GB/s。

离 roofline 较远的点

图 4、图 5 里也有离 roofline 较远的点。roofline 只给出上界，离上界多远取决于 kernel 的实现，主要有四种情况：

• 小方阵：launch overhead。 H100 上 FP16 的 \(n = 256\) 和 \(n = 512\) 方阵都用 4.5 µs，运算量差 8 倍而时间相同，时间几乎全是第 4 节说的 launch overhead。很多个小矩阵乘要算时，把它们放进一个 kernel 一起算（cuBLAS 的 batched 接口），这份开销只付一次。
• 小 \(M\)：cuBLAS 选的 kernel。 H100 FP16 在 \(M = 4\) 时用 0.060 ms，比 \(M = 8\) 的 0.050 ms 长。cuBLAS 对不同的 \(M\) 选用不同的 kernel：\(M = 1\) 是 GEMV，有专门的 kernel；\(M = 2\) 和 4 选到的通用 kernel 效率较低。B300 FP16 的 \(M = 2\) 和 4 也是这样。所以在这两张卡上，\(M = 2\) 或 4 的矩阵乘补到 8 更快，B300 上快一倍多（0.064 → 0.028 ms）。
• 平段附近也有同类现象。 RTX 4080 FP16 在 \(M = 256\) 到 512 停在 90 TFLOP/s，\(M = 1024\) 时到 103。
• FP32 和 FP64 的小 \(M\) 点低得更多，而且在一段 \(M\) 内时间完全不变，原因不同，第 7 节单独讲。

6. LLM 推理：prefill 与 decode

LLM 推理（inference，用训练好的模型根据输入生成文本）的运算和权重读取主要集中在线性层。按第 2 节，线性层的 \(I\) 由一次送进去的 token 数 \(M\) 决定。推理分两个阶段：

• prefill：一次送进整段输入。 把输入的 prompt（输入文本）整段算一遍，\(M\) 等于 batch（同时处理的请求数）乘以 prompt 的 token 数。\(M\) 达到几百以后，\(I\) 就超过 H100 的 \(I^*\)，所以输入较长时 prefill 是 compute-bound。
• decode：每步送进 1 个新 token。 生成第 \(t+1\) 个 token 要用第 \(t\) 个 token 作输入，而第 \(t\) 个 token 要等上一步算完才知道，所以每步每个请求只能送进 1 个新 token；更早 token 的中间结果（KV cache）已经存下来，不用重算。\(M\) 等于 batch，batch = 1 时 \(I \approx 1\) FLOP/byte，所以 decode 是 memory-bound。

一层里的七个线性层

下面用一个具体的模型看这两个阶段的点落在哪里。模型是 Qwen2.5-7B（名义 70 亿参数，实际约 76 亿），共 28 层，每层结构相同，取中间的第 14 层。这一层有七个线性层：q、k、v、o 属于 attention 部分，gate、up、down 属于 MLP 部分，它们的 \(N\) 各不相同。

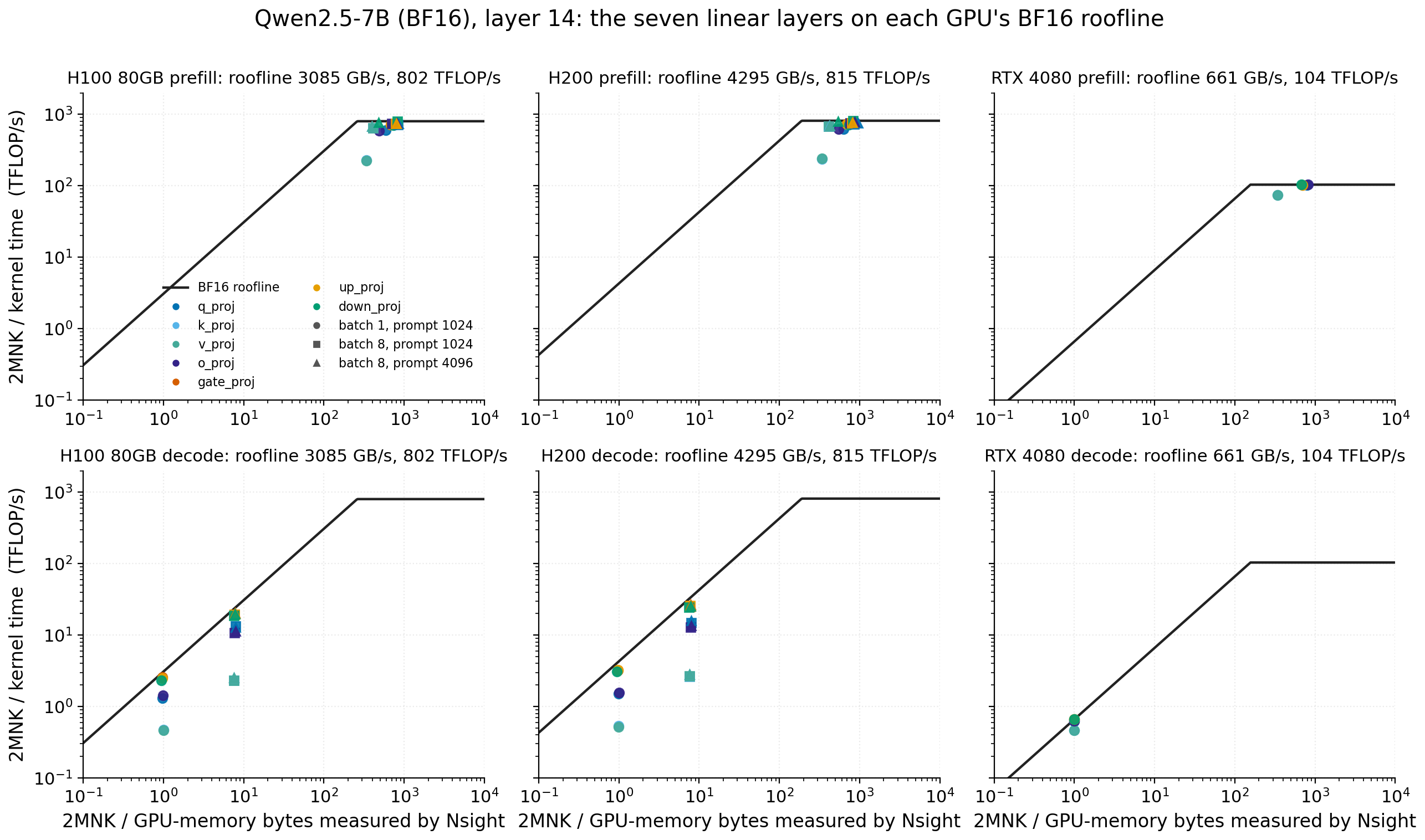

用 Nsight Compute（NVIDIA 的 kernel 性能分析工具，即 profiler，能读硬件计数器）在 H100、H200、RTX 4080 上测这七个 kernel。横轴是 \(2MNK\) 除以计数器测到的显存字节数，也就是用实际流量算的 \(I\)；纵轴是 \(2MNK\) 除以 kernel 时间。

• prefill 接近平段。 H100 上 \(I\) 在 340 到 850 FLOP/byte 之间，都大于 BF16 的 \(I^* = 260\) FLOP/byte。除 batch 1 的 k、v 外，throughput 在 588 到 794 TFLOP/s，接近 802 的平段。BF16 的 \(F\) 也要单独测：H100 是 802 TFLOP/s，H200 是 815 TFLOP/s，和 FP16 的 788、756 TFLOP/s 都不同。
• decode 接近斜段。 batch 1 时 \(I \approx 1\) FLOP/byte，batch 8 时 \(I \approx 8\) FLOP/byte，和第 2 节的计算一致。H100 上 gate、up、down 三个最大的矩阵达到斜段的 80% 以上，q、o 约一半；RTX 4080 上除 k、v 外都达到 93% 以上。
• k 和 v 离 roofline 最远。 它们的输出维度是 512（q 和 o 是 3584），是七个里最小的矩阵，kernel 的 launch overhead 占比最大。

decode 每步的时间下界

一步 decode 由一连串 kernel 组成。每个 kernel 的时间都不低于它自己的 \(Q/B\)，加起来，一步的时间不低于这一步搬运的总字节数除以 \(B\)。prompt 不长时，其余的读写都很小，最大的一项是权重，每步都要完整读一遍：

其中 \(Q_\text{weights} = 15.23 - 1.09 = 14.14\) GB。15.23 GB 是 Qwen2.5-7B 全部参数在 BF16 下的大小，1.09 GB 是其中的输入 embedding 表（把 token 编号映射成向量的查找表），每步只读其中一行，可以不计。

下面的 decode 时间用 Hugging Face Transformers（常用的模型推理库）逐步运行模型测得，prompt 128 token，每个 kernel 由 CPU 逐个发出，不经过 vLLM 这类推理框架。

表 7：batch = 1 时 decode 每步的带宽下界与实测时间。

batch = 1 时的算力利用率

batch = 1 时，一步的运算量很小。除 embedding 外，权重有 14.14 GB ÷ 2 字节 = 70.7 亿个，每个做一次乘加，\(W \approx 141\) 亿 FLOP。在 H100 上 \(W/F\) 是 0.018 ms，不到带宽下界 4.58 ms 的 1/250。每个权重读进来只做一次乘加，H100 的算力用到不足 1%。

公式指出了办法。batch 为 \(b\) 时，每步送进 \(b\) 个 token，\(M = b\)：权重仍然每步读一遍，\(Q\) 几乎不变，\(W\) 变成 \(b\) 倍，\(I \approx b\)。只要 \(I\) 还在 ridge point 左边，时间就仍由读权重决定，多生成的 token 几乎不另外花时间，这就是第 5 节斜段上“多算几行不另外花时间”。只看权重的话，H100 BF16 的 \(I^* = 260\) FLOP/byte，batch 到两百多之前都是这样；每个请求的 KV cache 也要每步读一遍，batch 和 prompt 大了以后不能再忽略。

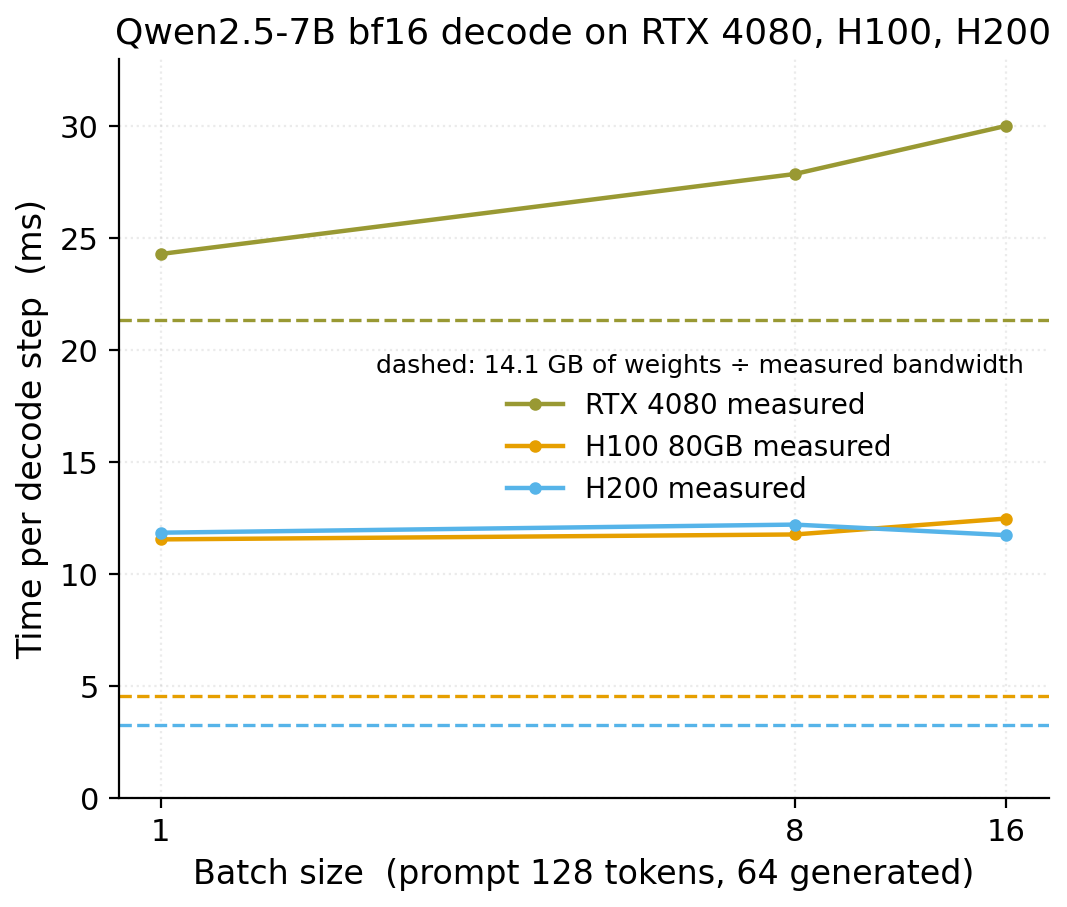

实验也是这样。图 6 下行里，batch 从 1 到 8，decode 的点沿斜段从 \(I \approx 1\) 移到 \(I \approx 8\) FLOP/byte，throughput 跟着上升。图 7 是每步时间随 batch 的变化。

batch 从 1 增大到 16，每步多生成 15 个 token，H100 每步时间增加 8%（11.56 → 12.50 ms），RTX 4080 增加 24%（24.3 → 30.0 ms），平均到每个 token 的时间都降了一个数量级。RTX 4080 多出的 24% 本文没有逐个 kernel 拆分；H200 在 batch 16 时略快于 batch 1，差别在测量波动之内。

这个收益随 prompt 变长而变小。H100 上 batch 从 1 增大到 16，prompt 为 1024 token 时每步时间增加 93%（11.49 → 22.14 ms），4096 token 时变成 4.4 倍（12.55 → 54.81 ms）；平均到每个 token，时间分别降到 1/8 和 1/3.7。原因是每个请求的 KV cache 每步都要读一遍，它的大小和 batch 与 prompt 长度的乘积成正比，prompt 长时不能再忽略。

实测比下界多出的时间

表 7 里，RTX 4080 贴近下界，读权重占了每步时间的 88%；H100 和 H200 的实测是下界的 2.5 到 3.6 倍。如果多出的时间也花在搬数据上，带宽多 39% 的 H200 应该更快，实测两张卡几乎一样（11.56 对 11.86 ms）。所以多出的时间花在搬数据之外。

最可能的原因是 CPU 发出 kernel 的速度。一步要发出一千多个 kernel（28 层，每层约 44 个），CPU 发出每个 kernel 都要花一段时间。H100 和 H200 上许多 kernel 执行得比 CPU 发出下一个还快，GPU 就要空等；RTX 4080 读权重本身就慢，CPU 来得及提前发出后面的 kernel，空等就少。vLLM 等推理框架用 CUDA Graph 把一步的 kernel 一次提交，就是为了去掉这部分开销。H100 多出的约 7 ms、H200 多出的约 8.6 ms 具体花在哪里，要用 profiler 看 kernel 之间的空隙才能确认。

7. 模型的适用范围

模型有三条边界，每条都能在数据里找到例子：

表 8：模型的三条边界。

数据从 L2 读到

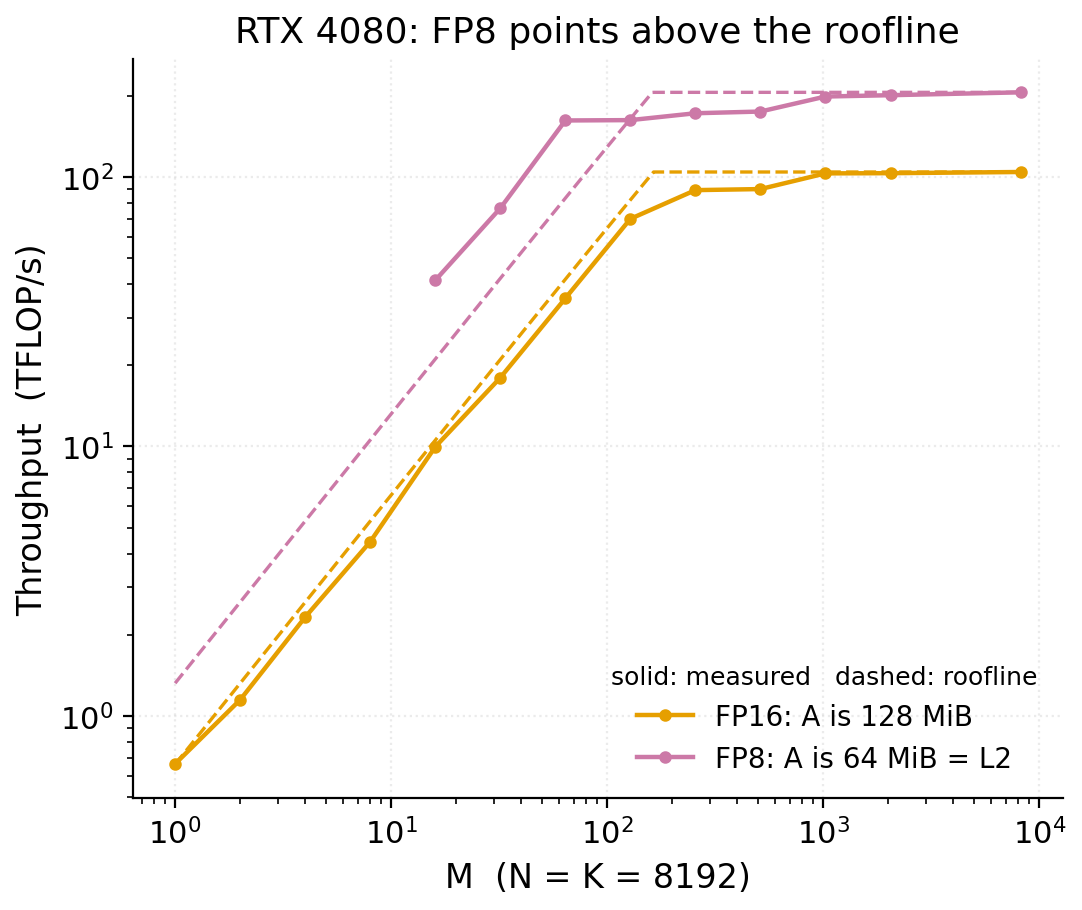

RTX 4080 上 FP8（1 字节一个元素）的 M sweep，\(M = 16\) 到 64 时 throughput 是 roofline 的 1.8 到 2 倍。用公式算出的 \(Q\) 计算，带宽有 1200 到 1300 GB/s，接近显存带宽的 2 倍，只能是一部分数据直接从 L2 读到：FP8 下 \(A\) 是 64 MiB，和 L2 一样大，连续重复执行时会留在 L2 里。

working set 装得进 L2 时，实际的显存流量小于公式算出的 \(Q\)，用公式算出的 \(Q\) 画的点可以高过 roofline。这时要用 profiler 测到的实际显存流量重算 \(I\)。

执行的运算多于有用的运算

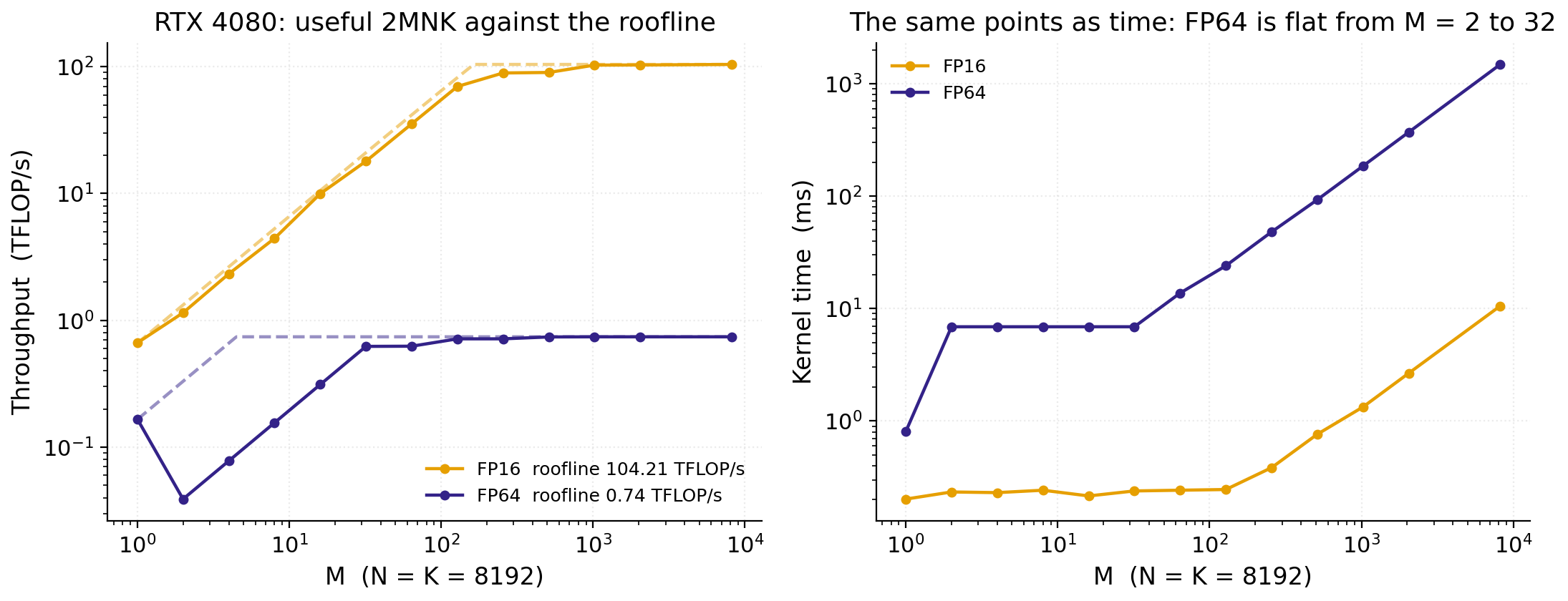

RTX 4080 的 FP64 在 \(M = 2\) 到 32 时间都是 6.89 ms，B300 的 FP32 在 \(M = 2\) 到 32 都是 0.20 ms。cuBLAS 的 kernel 把矩阵切成固定行数的块来算，\(M\) 不足一块时也按整块算，即 padding。\(M = 1\) 时改用 GEMV 的 kernel，不受影响。

以 \(M = 2\) 为例，RTX 4080 的 FP64 kernel 实际算了 32 行，有用的是 2 行，按有用运算量算出的 throughput 是实际执行的 throughput 的 1/16。FP16 即使同样 padding 到 32 行，\(I\) 约为 32 FLOP/byte，仍在 RTX 4080 的 ridge point 158 FLOP/byte 左边，时间由读 \(A\) 决定，多算的行不占时间；FP64 在 RTX 4080 上的 ridge point 是 1.12 FLOP/byte，padding 后多出的运算直接决定时间。所以 padding 只在 padding 后的 \(I\) 超过 ridge point 时拖慢 kernel。

单个 kernel 之外的时间

Roofline 是单个 kernel 的模型。一个程序由许多 kernel 组成，它的时间除了各 kernel 自身的时间，还包括 kernel 之外的开销（overhead），例如 Python 解释器和框架代码的执行、CPU 发出每个 kernel 的时间、CPU 与 GPU 之间的同步。

PyTorch 这类框架是异步执行的：GPU 运行一个 kernel 时，CPU 已经在发出后面的 kernel。kernel 足够大时，这些开销被 GPU 的执行时间掩盖；kernel 很小、数量很多时，GPU 执行得比 CPU 发出得快，就会闲着等待，程序的时间由 CPU 一侧决定。第 6 节 decode 每步实测比带宽下界多出的时间，既包括各 kernel 没有达到 roofline 的部分，也包括 kernel 之外的开销，各占多少要用 profiler 看 kernel 的时间线才能分清。

8. 总结

• 一个 kernel 的时间下界是 \(\max(W/F,\ Q/B)\)。比较 \(W/Q\) 和 \(F/B\)，就知道它受带宽还是算力限制。
• \(W/Q\) 由运算的形状和精度决定，可以由公式直接算出；\(F/B\) 要按 kernel 实际使用的运算路径取，H100 上从 10.7 到 255。
• 受带宽限制的 kernel，要减少搬运的字节、提高 \(I\)；受算力限制的 kernel，要换到更高的平段，例如 Tensor Core 或更低的精度。
• 实测点离 roofline 很远时，原因在模型之外：launch overhead、cuBLAS 选的 kernel、padding、kernel 之间的空等。
• LLM 推理中，prefill 落在平段下方，decode 落在斜段下方。decode 每步至少读一遍权重，batch 越大，这次读取由越多 token 分摊。

全部数据表、benchmark 源码、画图脚本和 decode 计时脚本都在配套仓库里。
